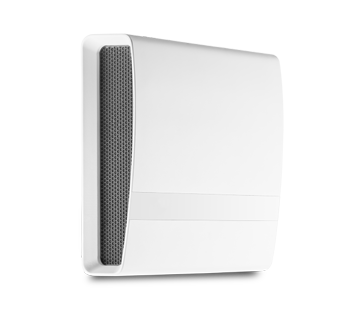

2/EG: Innenblende für den ego

Die Ersatz-Innenblende für den Ablüfter ego.

Einbau

Zur Installation der Innenblende 2/EGI wird der Deckel abgenommen und die Verschlusselemente gelöst um den Deckel für den Anschlussbereich zu entnehmen. Die Leiterplatte wird entfernt und die Motorkabel sowie das Netwerkkabel durch die entsprechenden Öffnungen geführt. Das Innengehäuse-Unterteil wird an der Wand und am Motorgehäuse befestigt. Die Motorkabel sowie das Netzwerkkabel an die Leiterplatte anschließen (siehe Einbauanleitung). Zuletzt wird der Deckel des Anschlussbereich montiert und die Verschlusselemente eingesetzt. Filter einsetzen und mit dem Deckel verschließen.

Abmessung

(H x B x T): 217 x 237 x 63 mm

Art.-Nr. 40 018
